Las cerchas metálicas están compuestas de barras de metal interconectadas entre sí formando una estructura de forma triangular. En este artículo os hablamos de este elemento muy importante dentro del ensamblaje de las estructuras metálicas.
Somos especialistas en el montaje de estructuras metálicas industriales y en la instalación de panel sándwich.

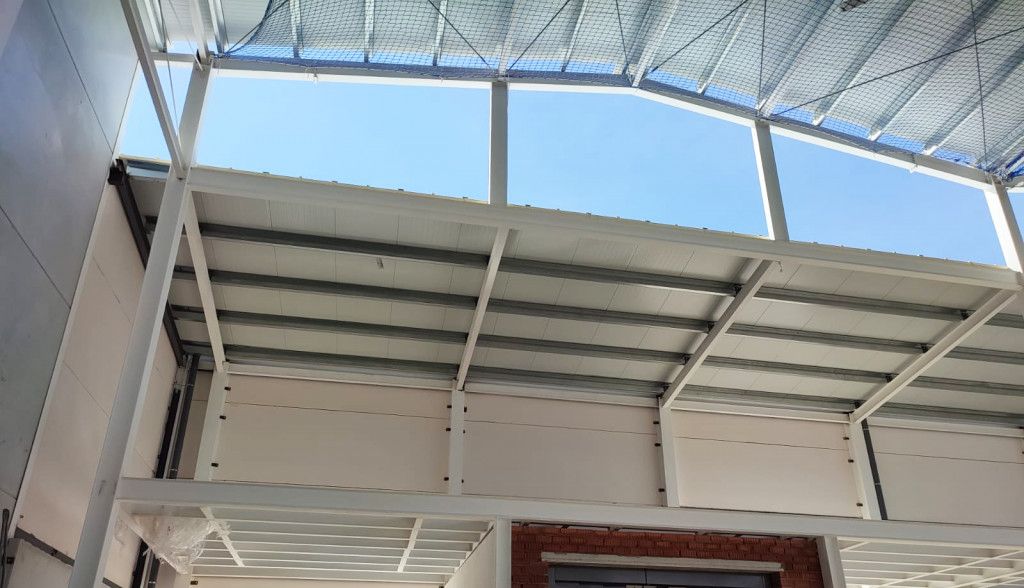

Qué son las cerchas metálicas
La cercha consiste en la estructura o armadura de cubierta que sirve de base para construir arcos, bóvedas u otras estructuras. Es decir, una estructura reticular con barras rectas e interconectadas en nudos formando triángulos planos o pirámides tridimensionales.
Este armazón permite la transferencia de peso de forma segura, por lo que es útil como base de una amplia variedad de estructuras. Por ello es un elemento clave y esencial en construcción.
De esta forma, estas estructuras metálicas triangulares se diseñan y fabrican para poder soportar fuerzas de tracción y compresión. Aproximadamente, una cercha convencional está preparada para soportar una carga aproximada de unos 3000 kilos.
Fabricación de las cerchas de hierro
Se fabrican a través de un ángulo estructural con varilla en zigzag o flejes con pasantes de amarre.
Fabricación paso a paso de un trabajo que realizan soldadores:
- Se sueldan soportes al ángulo.
- Instalación de las varillas bien posicionadas y se sueldan.
- Soldar los accesorios del soporte.
- Después fijamos la varilla de 5/8 corrugada.
Uso de las cerchas de acero
Habitualmente, las cerchas metálicas se utilizan para soportar cubiertas, armazones, encofrados, etc. de diferentes tamaños y pesos. También se usan para la fabricación de placas en concreto.
Tipos de cerchas metálicas
Cerchas metálicas según su función del equilibrio
- Isostáticas. Se puede analizar por principios y fórmulas que indican sus valores estáticos. Si se retira algunos de los elementos que conforman la estructura se generaría un fallo general.
- Cerchas hiperestáticas. Marcadas por su estado de equilibrio. En concreto, el momento flector es de valor igual a 0 en cada barra. Puede presentar condiciones de inestabilidad por su diseño de nudos fijos que la asemejan a la estructura isostática.
Cerchas según su conformación
- Simple. El número de varillas y uniones articuladas va de acuerdo a una fórmula apropiada. Además, su forma de triángulo se calcula según la estática gráfica y el equilibrio de sus nudos.
- Compuesta. Estructura con determinación estática diseñada a partir de una o dos cerchas simples. Puede tener 3 varas adicionales o un armazón interno si mantiene el equilibrio.
- Compleja. Dentro de las hiperestáticas. Incluye las anteriores y añade las demás geometrías. Uniones fijas calculadas por el método de Heneberg o por el método matricial de la rigidez.
